产品概述
在我国3-35kV供电系统中，大部分为中性点不接地系统，这种系统在发生单相接地时，电网仍可带故障运行，这就大大降低了运行成本，提高了供电系统的可靠性, 但这种供电方式在单相接地电流较大时容易产生弧光接地过电压和相间短路，给供电设备造成了危害。以前的解决办法是在中性点加装消弧线圈补偿电容电流来抑制故障点弧光发生的机率。很显然，这种方法的目的是为了消除弧光，但由于消弧线圈的自身的诸多特点，很难对电容电流进行有效补偿, 特别是高频分量部分对供电设备造成的危害无法克服。智能消弧装置，该装置在出现弧光接地时，通过一组可以分相控制的真空接触器, 使故障相接地，达到彻底消除弧光的目的。

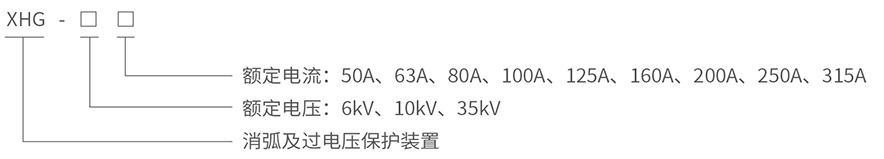

产品选型
使用环境
1、环境温度:户内型-30°C-+40°C。
2、海拔高度:不超过1500米(高于1500米时，请在订货时说明)。
3、周围空气没有明显的受到尘埃、煤气、烟气、腐蚀性等具体爆炸性混合物的污染。
4、周围的空气湿度:日相对湿度平均值≤96%，月相对湿度平均值≤90%，日水蒸气压力平均值≤2.2kPa,月水蒸气压力平均值≤1.8kPa。
工作原理
1、正常运行时微机控制器不断检测PT提供的电压信号，一旦系统发生PT断线、单相金属接地或单相弧光接地时，其辅助二次的开口三角电压立即由低电平转为高电平,微机控制器起动，并根据PT二次电压的变化，判断故障类型和相别。
2、如果是PT单相断线故障，则装置输出开关量接点信号，同时可通过RS485 (或RS232) 接口与微机监控系统实现数据远传。
3、如果是单相金属性接地故障，则装置输出开关量接点信号，也可根据用户要求由微机控制器向真空接触器发出动作命令，同时可通过RS485 (或RS232)接口与微机监控系统实现数据远传。
4、如果是单相弧光接地故障，则微机控制器向真空接触器发出动作命令，令其快速动作将不稳定的弧光接地转化为稳定的金属性接地。装置输出开关量接点信号,同时可通过RS485 (或 RS232)接口与微机监控系统实现数据远传。
基本功能及特点
1、能将系统的大气过电压和操作过电压限制到较低的电压水平，保证了电网及电气设备的绝缘安全。
2、装置动作速度快，可在30ms-40ms之内动作，能快速消除间歇性弧光及稳定性弧光接地故障，抑制弧光接地过电压,防止事故进一步扩大，降低线路的事故跳闸率。
3、能够快速、有效地消除系统的谐振过电压，防止长时间谐振过电压对系统绝缘破坏，防止谐振过电压对电网中装设的避雷器及小感性负载的损伤。
4、装置动作后，允许200A的电容电流连续通过至少2小时以上，用户可以在完成转移负荷的倒闸操作之后再处理故障线路。
5、能够准确查找单相接地故障线路,对防止事故的进一步扩大,对减轻运行和维护人员的工作量有重要意义。
6、由装置的工作原理可知，其限制过电压的机理与电网对地电容电流的大小无关，因而其保护性能不随电网运行方式的改变而改变，大小电网均可使用，电网扩容也没有影响。
7、本装置中的电压互感器可以向计量仪表和继电保护等装置提供系统的电压信号，能够替代常规的PT柜。
8、能够测量系统的单相接地电容电流。
9、装置设备简单,体积小,安装、调试方便,即适用变电站,同样适用于发电厂的高压厂用电系统;既适用于新建站,也适用于老电站的改造。
10、性价比高，相对于消弧线圈系统而言，性能价格比很高。
