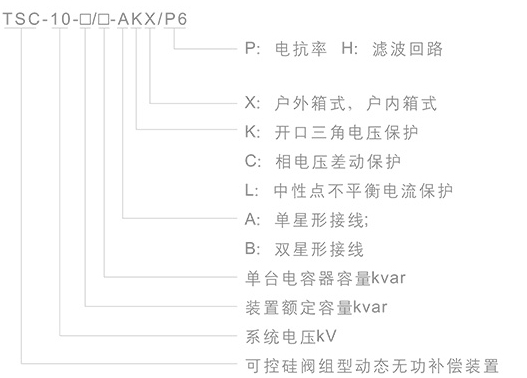

产品简介
FR-TSC高压动态无功功率补偿装置采用全数字化智能控制系统，利用大功率晶闸管串联组成高压交流无触点开关，可实现对多级电容器组的快速 过零投切。TSC高压动态无功功率补偿装置响应时间小于等于20ms，对冲击负荷、时变负荷能够实时监测、动态补偿，实现功率因数补偿至0.9以上的目标；同时该产品吸收国外先进技术，解决了现有补偿方式调压复杂、控制开关易受冲击、使用寿命短等缺点，具有动态补偿无功功率 和稳定系统电压的双重功能，技术水平国内创新。该产品同时具有显著 降低网损、节约电能，提高供电质量等特点，可给用户带来巨大的经济效益和社会效益
外形尺寸
使用环境
1 | 周围空气温度 | |
最高温度 ℃ | 40℃ | |
最低温度 ℃ | -25℃ | |
日温差 K | 30 | |
2 | 海拔高度 m | <1500m |
3 | 环境相对湿度（在25℃时）平均值 | 90% |
4 | 地震波为正弦波，持续时间三个周波，安全系数1.67 | |
5 | 污秽等级 | Ⅳ |
泄漏比距 | ≥2.5cm/kV | |
6 | 系统额定电压 | 10KV |
系统最高电压 | 12KV | |
额定频率 | 50HZ | |
FR-TSC晶闸管阀触发控制器采用晶闸管端电压过零触发方式，专用于晶闸管阀开关电路的触发控制，特别适合用于3—12KV系统TSC投切电容器的无触点开关，用于快速频繁投切补偿电容器。具有如下特点：
1.在线测试阀组的静态参数，监视阀组开通关断的动态过程，确保多个晶闸管串联的可靠性。
2.阀组和控制单元之间通过光纤隔离通讯，电磁隔离触发。
3.电容电压和电网电压相等时阀组两端电压为零，阀组两端零电压触发，负载电流过零时关断。确保阀组导通和关断时没有冲击电流。
4.RS485串行通讯接口，MODBUS RTU通讯协议。可以广泛地与各种工控软件进行通讯。
FR-TSC高压组成及技术特点
TSC高压动态无功功率补偿装置由光纤触发控制系统、阀控系统、脉冲变压器、电抗器、电容器、保护元件等单元组合而成。控制系统由微机实时检测电能质量、实现智能投入、切除电容器组调节系统功率因数的目的。当控制器检测实时功率因数，自动判断出需投入的电容器组数，控制器对指定的晶闸管阀输出控制信号、使之导通将电容器组投入运行；当负载无功功率低于整定值时，控制器对对应的晶闸管阀停止发送触发信号，晶闸管阀导通截止，电容器组退出运行。以上工作状态完全自动进行，确保投切电容器无冲击、无涌流、无过渡过程。
FR-TSC配置的保护装置能实现以下如下保护
1）开口三角电压保护
2）过电压保护
3）低电压保护
4）过流保护应时间40毫秒，即实现了无功功率的实时动态补偿。

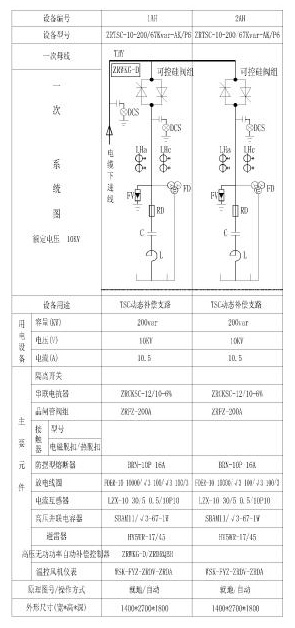

工作原理

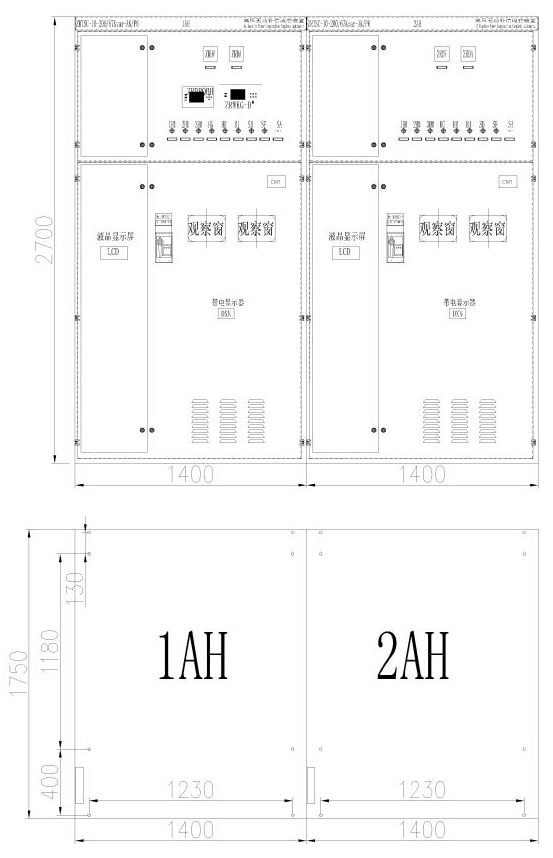

柜体正视图
