产品概述
TBBFZ断路器投切补偿装置根据供电母线的电压和无功情况，自动投切电容器组，跟踪负荷的变化情况进项无功补偿，从而提供功率因数，改善供电质量，降低电能损耗。安装于35kV或110kV变电站内的出线母线侧，或安装于6、10kV开闭所内，也常安装于工况企业的高压电动机的控制柜前进行就地补偿。高压电容柜中该系列占据了非常重要的作用。本装置具备无功自动补偿，自动跟踪无功负荷的变化情况，投切电容器组，改善功率因数，提高电能质量;抑制谐波功能，可以根据现场给的谐波情况配备串联电抗器,组成LC回路，抑制谐波;完善的电容器组保护,具备过压保护、欠压保护、过流保护、零序电压保护、电容支路不平衡电压保护。
功能特点
海拔高度:≤2000m (超过2000米订货时需说明)
相对湿度:≤95% (25℃时)
使用环境:周围无明显粉腐蚀性可燃气体，没有剧烈振动，垂直倾斜角度不超过5度。
额定电压:3kV.6kV、10kV (50Hz)
补偿容量:电容柜单台补偿容量不超过2000kvar
电抗率:5%，6%，12%
电容接线:三相星型，中性点不接地投切方式跟踪负荷无功变化
环境温度:-25℃ -+45℃

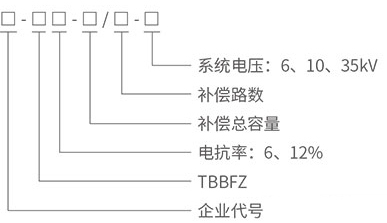

选型含义

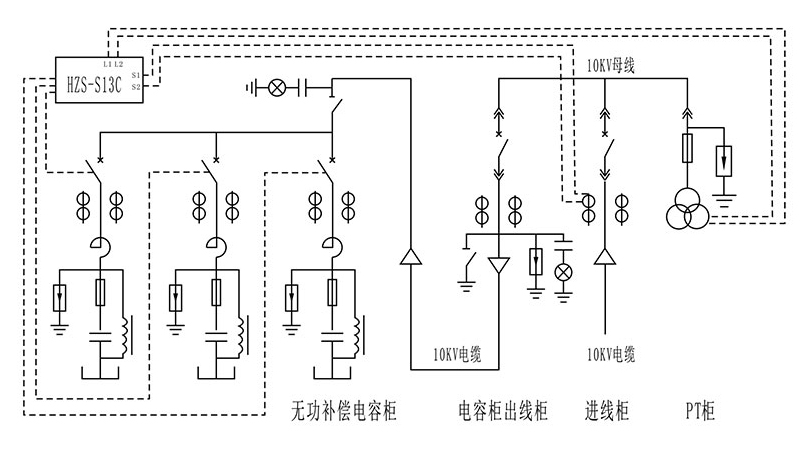

系统图
工作原理
TBBFZ断路器投切补偿装置由系统电压互感器(PT) 采集A. C相电压信号，系统电流互感器(CT) 采集B相电流信号传送到HZS型无功补偿控制器。经过控器采样电路，得到电压、电流的模拟信号，再经A/D转换，得出电压、电流等的数字量，然后通过控制器微处理器的运算，得出电压、电流、有功、无功功率因数、谐波百分比等参数，与存贮在固定存贮器中的系统设置点(用户可根据以上参数选择不同的控制模式。如:根据无功+电压、电压、电流、功率因数等)进行比较，由系统决定什么情况下操作电容器組，并通过高压交流真空接触器来执行电容器组的分、合闸，从而达到自动循环投切电容器组，补偿线路无功的目的，使电网上无功功率供需就地自动平衡，起到了降低线损、提高功率因数及系统的输电能力、改善配电网供电质量等重要的作用。
