产品简介
TBBZ型无功补偿电容柜用于额定电压1kV-35kV工频电力系统中， 作为并联电容器组，补偿系统中的感性无功，用以提高电网功率因数、改 善配电电压质量，减少损耗，增加电力设备的供应能力，以获得配电系统 安全可靠经济的运行，并串加电抗器具有抑制谐波的功能，确保装置自身 和相连电网的安全可靠运行。 本装置采用全封闭柜体、防护等级高，每套封闭柜均有带电和电流显 示元件，可以独立安装也可与KYN28/KYN61开关柜进行并柜。 本装置为固定补偿方式，也可根据用户要求采用手动自动分组投切。
产品特点
1、装置能在1.1倍额定工作电压的稳态过电压下长期运行;
2、装置能在方均根值不超过1.3倍电容器组额定电流的过电流下连续运行;
3、装置采用真空接触器投切，可频繁操作;
4、每组电容器设有放电线圈，在5秒内可剩余电压降至50V以下;
5、每组电容器可用继电器保护或是微机保护控制单元，实现电容器组的过流、电压不平衡、系统的欠压、过压保护。当某组电容器出现故障后，可切断本组电容器，不影响其他电容器的使用;
6、单台电容器有喷逐式熔断器保护，每组配有避雷器，起操作过电压及雷击过压保护;
7、大屏幕液晶显示控制器，实时显示系统电压、电流、功率因数;具有RS232/RS485标准通讯接口，并可实现"四遥"功能;
8、每组可配置电抗器抑制合闸涌流或抑制谐波放大。

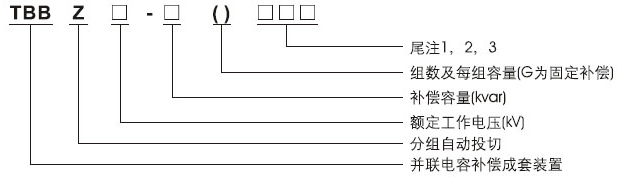

型号及其含义
例如: TBBZ10-1250(500+750)-AK表示电压为10kV，装置容量为1250kvar，分两组自动投切，一组500kvar，一组750kvar，单星型接线，开口三角电压保护。
主要用途
TBBZ系列高压无功自动补偿装置根据6kV、10kV供电母线的电网及负荷状况，通过控制系统电容器组自动跟踪投切，进行无功功率自动跟踪补偿，功率因数达到0.9以上。较大的优化电能质量，节损降耗，提高输配电系统的输送容量。
正常使用条件
1、海拔高度:不高于1000m;
2、环境温度: -25℃-+55℃;
3、相对湿度:不超过85%;
4、运行场所不允许有爆炸危险的介质，周围介质中不应含有腐蚀性和破坏绝缘的气体及导电介质，不允许充满水蒸汽及有严重的霉菌存在。
技术参数
1、额定电压: 6-10kV;
2、额定频率: 50Hz;
3、额定容量: 100-10000kvar;
4、分组数量: 1-5组，
5、电抗器参数选择:抑制合闸涌流，电抗率为0.1-1%; 抑制5次以上谐波，电抗率为6%; 抑制3次以上谐波，电抗率为12% 。
