产品简介
滤波电抗器与滤波电容器组串联使用，组成LC谐振回路，广泛用于高低压滤波柜中， 滤除系统中特定的高次谐波，起到就地吸收谐波电流，提高了系统额的功率因数，智力电网污染，提高电网的电能质量的作用。

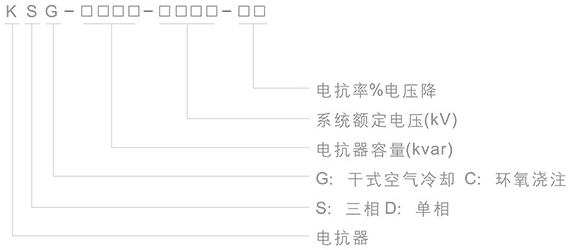

型号说明
主要用途
滤波电抗器是电力系统无功补偿装置的重要配套设备。电力电容器与干式铁芯电抗器串联后，能有效地抑制电网中的高次谐波，限制合闸涌流及操作过电压，改善系统的电压波形，提高电网功率因数，对电力电容器及其它电力设备的安全运行起到了较大的作用。
正常使用条件
1、海拔高度: <2000m;
2、环境温度: -25℃-+45℃，相对湿度<90%;
3、周围无有害气体，无易燃易爆物品;
4、周围环境应有良好的通风条件。
技术参数
1、额定电压:可用400V、600V、6kV、10kV、35kV系统;
2、额定频率: 50Hz;
3、电抗率的种类: 4.5%、6%、7%、12%、13%、14%;
4、耐温等级达到H级(180℃) ;正常运行时，干式铁芯电抗器的铁芯温升不大于85K，线圈温升不大于95K;
5、干式铁芯电抗器能在1.35倍额定电流下长期运行;
6、干式铁芯电抗器的噪声不大于国家标准。
结构特点
1、滤波电抗器的铁芯采用优良硅钢片，芯柱经多个气隙分成均匀小段，气隙采用环氧布板作为隔绝，以保证气隙在电抗器长期运行下而不发生变化;
2、铁芯断面采用优良硅钢片端面胶，使硅钢片牢固地结合在一起，大大减小了运行时的噪音，并具有较好的防腐性能;
3、线圈为环氧浇注型，线圈内外敷设环氧玻璃网格布作增强，采用H级环氧浇注体系在真空状态下进行浇注，该线圈不但绝缘性能好，而且机械强度高，能耐受大电流冲击和冷热冲击而不开裂;
4、环氧浇注线圈不吸水、局部放电量低，可在恶劣环境条件下安全运行，
5、线圈上下端部采用环氧垫块和硅橡胶防震垫，有效减小了线圈运行时的震动。
