产品概述
BAM、BFM全膜高压并联电容器是一种应用于工频交流50Hz电力系统的高压电容器，主要用于并联接入以提高功率因数、改善电压质量并降低线路损耗。产品分为户内型和户外型，
该电容器采用薄钢板或不锈钢板焊接外壳，内置由聚丙烯薄膜与铝箔（或复合电容器纸）卷制的元件，外部设有出线套管及吊装结构。其连续运行电压为1.00Un，电容偏差控制在-5%-+10%，内部采用单相或三相连接方式。部分型号配备内熔丝系统，可在元件故障时维持整体运行能力，并内置放电器件使断电后剩余电压在10min内降至75V以下。

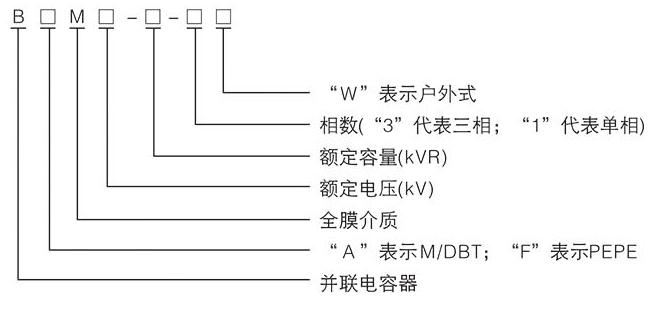

型号含义
技术参数
◇执行标准：gb/t11024.1-2001、iec60871-1:1997
◇额定容量：100-667kvar
◇容量偏差：-5%-+10%
◇额定电压：1-20kvac
◇额定频率：50hz、60hz
◇额定电流：30-150a
◇损耗因数：≤0.0003 或 ≤0.0005（有內熔丝和放电电阻时）
◇使用温度范围：-40-55℃
◇海拔：≤1000m
正常使用条件
1.海拔不超过1000m，环境温度-40/B,B类温度为+45℃;
2.安装场所无剧烈的机械振动、无有害气体及蒸汽、无导电性或爆炸性尘埃;
3.电容器应保证在良好通风条件下运行，不允许在密闭不通风的条件下运行;
4.电容器的接线应采用软导线，且整个回路应接触良好。
使用用途
1.用于高压输电系统中，提高功率因数，降低线损。
2.用于高压用电用户的配电系统（高压配电柜、高压svc）。
3.高压电机的就地补偿。
4.与高压电抗器串联，组成高压无源滤波器，滤除电网中的谐波。
结构特点
1.电容器由箱壳和芯子组成，箱壳用薄钢板密封焊接制成，箱壳上焊有出线瓷套，箱璧两侧焊有供安装用的吊攀，一侧吊攀装有接地螺栓;
2.电容器芯子由若干个元件和绝缘件叠压而成，元件由作为板的两张铝箔中间夹膜纸复合介质或全膜介质经绕卷压扁而成。芯子中的元件按一定的串、并联方式联接，以满足不同电压和容量的要求;
3.有内熔丝的电容器，每个元件均串有一根熔丝，当某个元件击穿时，与其并联的完好元件即对其放电，使熔丝在毫秒级的时间内迅速熔断，将故障元件切除，从而使电容器继续运行;
4.三相电容器为星形接线;
5.液体介质在电容器中，用以浸渍固体介质和填充电容器内部的空隙，采用具有优良电气物理性能，并与电容器中其它材料具有良好的相溶性。
