产品概述
TBBFX箱式分组投切高压并联电容器补偿装置(以下简称装置)是在TBBF基础上采用预装式箱变形式外壳以适应户外使用的新产品。采用真空接触器、负荷开关或真空断路器和电压无功自动控制装置实现对电容器组的自动投切与控制达到自动调节母线电压、补偿无功功率、提高电压合格率和功率因数为目的安全可靠、方便、灵活并能充分利用电容器容量提高使用效率。
根据需要补偿的无功总量即可整组自动投切又可按照要求与需要设计成若干个等分或不等分容量的单元配以多功能自动控制器按电压、无功来对电容器组进行投切控制达到合理调节电压和补偿无功的目的。
应用领域
该装置适应于发电厂、电业电力局及大型厂矿企业内220KV及下的变电站610KV的供电系统中作为无功自动补偿控制根据所测电压和无功功率或功率因数自动投切电容器组。
该装置自动化程度可配合变电站综合自动化监控实现无人守变电站无功补偿可靠性高。
产品特点
1、电容器组配合可按等分或不等分容量构成易于实现合理补偿;
2、结构简单产品小型化、积木式组合型投资省;
3、由于采用分组自动投切电容器利用率高;
4、由于采用微机保护测控和自动投切装置保护、控制功能全自动化程度高;
5、具有RS232或RS485串接通讯接口可通过通讯接口和变电站内其他监控设备联网构成变电站综合自动化系统满足变电站无人值守或少
人值守、集中控制等多种运行管理模式要求;
6、闭锁要求:进线柜内设有接地开关与断路器机械连锁和电气锁各组电容器设有电磁锁和门锁，安全防护可靠。箱体后门和前门在关合状态下正常合闸或运行如随意打开主开关立即跳闸箱体前后门还设有挂锁以加强管理。

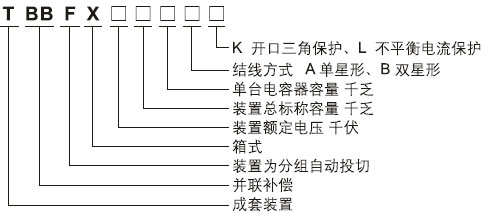

型号及其含义
正常使用条件
1、户外使用;
2、海拔高度不超过1000米超过1000米另作要求;
3、周围空气温度-25 40℃;
4、相对湿度：日平均不大于98%，月平均不大于90%;
5、周围空气无腐蚀气体、水蒸气等严重污染无可燃气体、无火灾、无爆炸危险;
6、无经常性剧烈振动的场所;
7、安装地点所接网络或母线电压电源侧主无大的波形畸变应无高次谐波源的影响电压波形畸变率和谐波含量不得超过GB/T14549-93《电压质量、公用电网谐波》中的规定。
