产品概述
SVG系列混合型无功补偿装置的解决方案可以快速平滑调节无功补偿功率的大小，提供动态的无功支撑，改善系统的运行性能。在系统发生故障情况下，装置的动态无功调节能力可以加快故障切除后内部工况的恢复过程；在负载变化情况下，装置可以使变电站的电压波动明显降低，对工艺设备及变电站安全运行和稳定电能质量均有很好的作用。
SVG系列混合型无功补偿装置安装在用户供电系统10(6)kV侧，根据装置接入点无功的缺量来控制装置补偿的无功功率，能够稳定用户10(6)kV侧功率因数，降低无功功率波动对电网的影响。对用户设备安全运行和稳定电能质量均有很好的作用。
工作原理
控制器采用公司新数字信号处理器、以10(6)kV母线电压、电流、功率因数、无功功率作为投切判据，采用智能控制算法，支持动态+静态混合补偿方式的循环投切、编码投切、滤波投切等多种投切模式，可实现瞬时快速响应，确保投切精度。控制器操作中有手动投切功能与远程控制功能。当综合控制器检测到系统无功时，控制单元可分析出与所需无功容量后，选择接近的补偿回路组合进行投切。投切原则是基本无功由静态补偿提供、波动无功由动态补偿提供，在保证功率因数的前提下，提高设备的使用效率。
综合控制器用高速信号处理器DSP作为CPU，运算速度可达2000万/秒，采用16位AD，可实现高速同步采样，采集三相电压、电流信号，采样频率3.2kHz，快速FFT算法精确检测2-50次谐波；当谐波电压和电流超过保护值时，控制器可以快速的切除各组电容器，避免设备因谐波过载导致损毁。
综合控制器可存储记录整点数据、数据及各种事件，数据存储时间60天以上；配置多种通讯接口、多种通讯规约，通过遥测、遥信、遥控实现远方在线监测、浏览和设置。

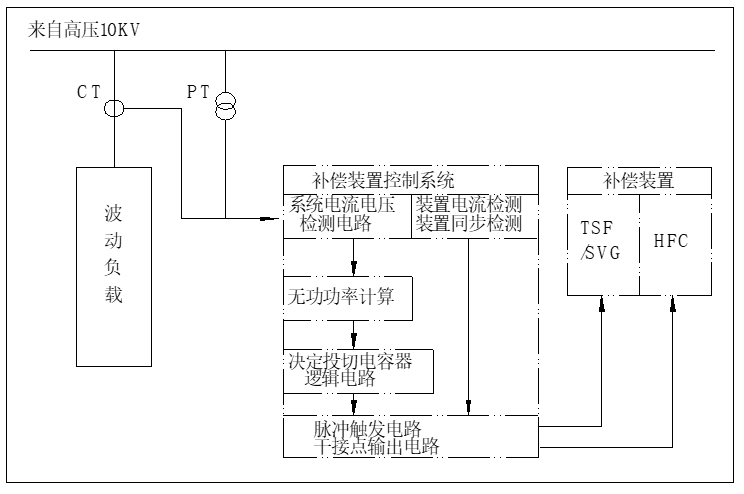

装置系统框图
技术特点
动态部分采用可控硅投切电容器，控制器实时检测功率因数和无功电流，与预先设定的定值进行比较，动态控制投切不同组数的电容器；
避免因高压电容器频繁投切产生的涌流、过电压对系统的无功冲击；
随系统无功变化动态跟踪及时补偿；
投切步距小，补偿精度高；
保护完善、控制灵活，具有非常强的适用性。
