产品简介
SVC系列高压动态无功补偿装置是MCR、电容器分组投切和变压器有载调压功能为一体的无功补偿及电压优化自动控制装置。MCR是一种“磁阀”式可控饱和电抗器，通过直流控制电流的励磁改变铁心的磁饱和度，从而达到平滑调节无功输出的目的，由于电容器分组，实现双向无功动态连续调节，另外MCR容量采用只需接近电容器单组最大容量，就能达到合理的补偿要求，降低设备的造价，同时运行损耗大大降低

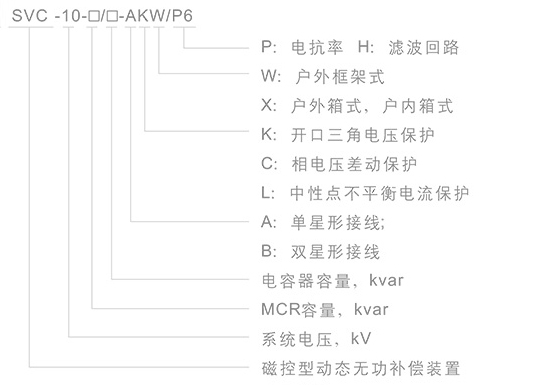

型号说明
产品特点:
1、快速跟踪无功调节，采用"磁阀"式可控饱和电抗器(MCR)，自耦直流励磁和限磁饱和的工作方式，使谐波大大减少，而且具有有功损耗低、晌应速度快的特点。
2、采用光隔离移相触发技术，光纤传输移相触发，提高了系统绝缘水平，增强了装置的抗干扰能力，减小了设备的体积。
3、控制元件为低压晶闸管，运行时无需承受高电压、大电流，安全可靠，发热量小，自然冷却即可，无需辅助冷却设备。
4、安装方式灵活，户外、户内安装均可。占地面积小，可靠性高、免维护、使用寿命长。
5、采用多CPU并行处理技术，自动化程度高，可实现MCR和FC支路各项完善的控制和保护功能，开关在线监测、谐波测量与控制等，还可实现各种数据传输及"四遥"功能。操作简单，用户交互友好方便。
正常使用条件
1、户内、外使用;
2、海拔高度一般不超过1000m;
3、环境温度: -30℃-+50℃;
4、相对湿度:日平均值不超过95%，月平均值不超过90%;
5、安装场所:无剧烈的机械振动，无有害气体及蒸汽，无导电性或爆炸性尘埃;
6、抗污秽能力:外绝缘爬电比距不小于25mm/kV(相对于系统运行电压);
7、地震:烈度不超过8度;
8、风速: <35m/s。
注:高原型反抗污秽能力、环境产品另行商定。
技术参数
1、系统额定电压: 6kV、10kV、20kV、35kV、66kV;
2、MCR支路容量: 50000kvar;
3、MCR调节范围: 1%-100%;
4、FC支路容量: 100000kvar;
5、响应时间: 80-300ms。
